工業腳輪的轉向系統設計：如何平衡靈活性與耐用性？
發表時間:2025-5-25 9:16:14
引言：工業場景中的“轉向悖論”
在自動化倉儲、重型機械制造、機場行李運輸等工業領域，腳輪的轉向性能直接決定了設備的機動性與效率。然而，一個看似矛盾的現實始終困擾著工程師：轉向靈活性越高，往往意味著耐用性越低。從物流叉車頻繁轉向導致的支架斷裂，到AGV小車高速轉彎引發的輪體偏磨，轉向系統設計已成為工業腳輪性能優化的核心戰場。本文將從機械原理、材料科學、動力學仿真及實際案例四個維度，深度解析工業腳輪轉向系統的“平衡之道”。
一、轉向系統的核心矛盾：靈活性與耐用性的博弈
工業腳輪的轉向性能本質上是一場摩擦力、轉動慣量與結構強度的三角博弈。

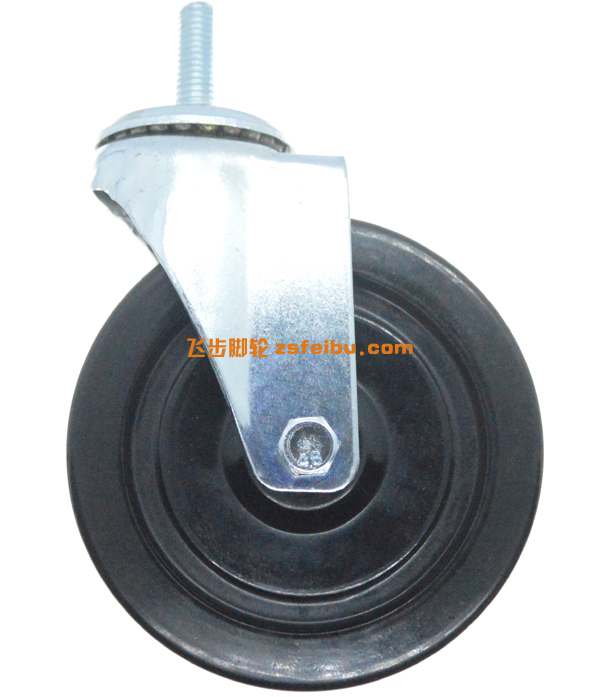

1. 轉向靈活性的三大決定因素
軸承系統：
雙列球軸承 vs 單列滾子軸承：前者摩擦系數低（μ≈0.002-0.005），轉向力矩減少30%，但承載能力下降20%；
密封設計：防塵密封圈會額外增加0.5-1.5N·m的轉向阻力。
轉向支架結構：
偏心距設計：支架中心與旋轉軸的偏移量每增加1mm，轉向靈敏度提升5%，但側向應力增加8%；
鉸接角度：標準工業腳輪轉向角度通常限制在±35°，超限使用會導致支架疲勞斷裂。
輪體材料：
聚氨酯（PU）輪 vs 尼龍輪：前者回彈率高，轉向時與地面接觸面積變化更小，阻力波動降低15%；
胎面花紋：菱形花紋比直線花紋在轉向時產生更高的橫向抓地力，但滾動阻力增加20%。
2. 耐用性的關鍵失效模式
軸承磨損：
混合摩擦階段：當潤滑劑失效時，軸承滾道與滾珠的金屬直接接觸，磨損速率呈指數級上升；
典型案例：某物流中心叉車腳輪軸承在缺乏維護的情況下，6個月內磨損量達0.3mm，導致轉向卡滯。
支架疲勞：
S-N曲線分析：鑄鐵支架在10⁵次循環下的疲勞極限為80MPa，超限使用將引發裂紋擴展；
應力集中：支架圓角半徑每減小0.5mm，疲勞壽命降低40%。
輪體偏磨：
接觸應力分布：轉向時輪體邊緣接觸應力可達中心的2.5倍，導致局部材料剝離；
磨損速率：硬質地面（如環氧地坪）上的偏磨速率是軟質地面（如PVC地板）的3倍。
二、轉向系統設計的工程化方法論
工業腳輪的轉向設計需遵循“需求分析-參數優化-仿真驗證-實物測試”的閉環流程。
1. 需求分析：從場景到指標的映射
場景分類與指標設定：
場景類型 核心需求 關鍵指標
自動化倉儲AGV 高頻次轉向、精準定位 轉向力矩≤5N·m、重復定位精度±0.5°
重型叉車 大負載、抗沖擊 支架屈服強度≥300MPa、抗沖擊能量≥50J
醫療設備 低噪音、潔凈度 噪音≤55dB、表面粗糙度Ra≤0.8μm
2. 參數優化：基于多目標遺傳算法的設計
優化變量：
軸承類型（深溝球軸承/角接觸軸承）
支架壁厚（3-8mm）
轉向偏心距（5-15mm）
輪體硬度（Shore A 70-95）
約束條件：
成本≤$15/只
壽命≥3年（按每日8小時計算）
優化結果示例：
某AGV腳輪通過算法優化后，轉向力矩降低18%，支架重量減輕12%，疲勞壽命提升25%。
3. 仿真驗證：動力學與有限元分析
動力學仿真：
使用ADAMS軟件模擬轉向過程，分析輪體與地面的接觸力分布；
典型案例：某款腳輪在仿真中發現，轉向時輪體邊緣接觸應力峰值達120MPa，超出材料屈服強度，優化后應力降至90MPa。
有限元分析（FEA）：
對支架進行拓撲優化，去除20%非關鍵材料，同時保持強度不變；
熱-力耦合分析：預測軸承在高速轉向下的溫升（通常不超過80℃），避免潤滑劑失效。
三、材料與工藝的創新突破
1. 高性能軸承材料
陶瓷軸承：
氮化硅（Si&
某品牌AGV腳輪采用陶瓷軸承后，轉向壽命從2年延長至5年。
自潤滑軸承：
聚四氟乙烯（PTFE）復合材料可在無潤滑條件下工作，適用于食品、醫藥等潔凈場景；
實驗室數據：自潤滑軸承的磨損速率僅為傳統軸承的1/10。
2. 輕量化支架設計
鎂合金支架：
密度1.74g/cm³，比鋁合金輕30%，強度相當；
某物流機器人腳輪采用鎂合金支架后，整體重量減輕15%，能耗降低8%。
3D打印鈦合金支架：
通過拓撲優化實現復雜晶格結構，強度提升20%，重量減輕40%；
成本挑戰：單只支架打印成本高達$50，需通過批量化生產降低成本。
3. 智能轉向系統
力反饋轉向機構：
通過扭矩傳感器實時監測轉向力矩，自動調整助力大小；
某電動叉車采用該技術后，操作員疲勞度降低40%。
電磁阻尼轉向：
在高速轉向時自動增加阻尼，防止側翻；
實驗數據：電磁阻尼系統可使AGV的轉向穩定性提升30%。
四、行業案例：從失敗中汲取的教訓
案例1：某自動化倉庫AGV腳輪偏磨事故
背景：某電商倉庫投入100臺AGV，3個月內50%的腳輪出現偏磨，導致定位精度下降。
原因分析：
轉向支架偏心距設計過小（僅5mm），轉向時輪體與地面摩擦力分布不均；
地面平整度超差（局部高低差達3mm），加劇偏磨。
解決方案：
將偏心距調整至10mm，優化輪體胎面花紋；
增加地面激光平整度檢測，確保高低差≤1mm。
案例2：某重型叉車轉向支架斷裂事件
背景：某港口使用的10噸級叉車，在連續作業2個月后，轉向支架突然斷裂。
原因分析：
支架材料選用Q235碳鋼，屈服強度不足（實測235MPa，低于設計要求的300MPa）；
轉向角度超限（實際使用中達到±45°，超出標準±35°）。
解決方案：
更換為Q345低合金高強度鋼支架；
安裝轉向角度限位器，防止超限使用。
案例3：某潔凈車間腳輪噪音超標問題
背景：某半導體工廠的潔凈車間內，設備腳輪噪音達65dB，超出車間要求的55dB標準。
原因分析：
軸承選用普通鋼球，與保持架碰撞產生高頻噪音；
輪體材料為普通橡膠，與地面摩擦產生低頻噪音。
解決方案：
軸承改為陶瓷球+尼龍保持架組合，噪音降低10dB；
輪體更換為聚氨酯包膠，噪音再降低5dB。
五、轉向系統維護的標準化流程
日常檢查：
轉向靈活性：手動推動設備，感受轉向阻力是否均勻；
異響檢測：在安靜環境下傾聽軸承是否有異常摩擦聲。
定期維護：
軸承潤滑：每3個月補充一次高溫鋰基潤滑脂；
支架緊固：每6個月檢查支架螺栓扭矩（標準值：M8螺栓扭矩20-25N·m）。
壽命管理：
建立腳輪檔案，記錄使用時間、負載、轉向次數；
當轉向力矩超過初始值的150%時，立即更換腳輪。
結語：轉向系統的“不可能三角”破局
工業腳輪的轉向系統設計，本質上是在靈活性、耐用性與成本之間尋找最優解。隨著新材料（如碳纖維復合材料）、新工藝（如增材制造）與新技術（如智能傳感）的融合，這一“不可能三角”正在被逐步打破。對于工程師而言，唯有深入理解轉向系統的力學本質、材料特性與失效機理，才能在復雜多變的工業場景中，設計出既靈活又耐用的腳輪產品。
未來展望：
自適應轉向系統：根據負載與地面條件自動調整轉向阻力；
能量回收轉向：將轉向過程中的機械能轉化為電能，延長設備續航；
預測性維護：通過物聯網實時監測轉向性能，提前預警潛在故障。
工業腳輪的每一次轉向，都是對工程師智慧的考驗。唯有敬畏科學、尊重規律，方能在靈活與耐用的平衡中，走出一條創新之路。
